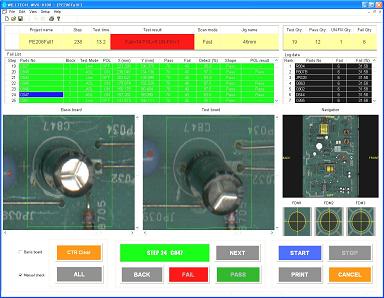

【利用規約・個人情報保護】 ホーム　　　　　　　　　 製　品　　　　　　　　　 　テストフィクスチャ　　 　インサーキットテスタ　 　プレスユニット　　　　 　ファンクションテスタ　 　基板画像検査器　　　 　　WVX-8100H 詳細仕様 　　WVX-8100L 詳細仕様　 　リニューアル製品　　　 ソリューション　　　　　 　インサーキットテスタ　 　　ｲﾝｻｰｷｯﾄﾃｽﾄ測定技術 　　WTX-3000CN機能紹介 　　電動プレスの特長　　 　テストフィクスチャ　　 　　フィクスチャ技術　　 会社紹介　　　　　　　 　会社概要　　　　　　 　会社沿革　　　　　　　 　国内外拠点　　　　　　 　品質方針　　　　　　　 　環境保全方針　　　　　 採用情報　　　　　　　　 お客様窓口　　　　　　　 お問い合わせ TEL:042-751-7701 WEB問い合わせ をご利用下さい 高速基板画像検査器 WVX-8100H 人海戦術に頼っている実装プリント板の目視検査を自動化する基板画像検査器です。WVX-8100Hはインサーキットテストや機能検査などの電気的試験では発見できない部品の有無や電解コンデンサの極性違い、コネクタ種類（色）や方向違いを高速かつ確実に検出します。 WVX-8100H検出可能部品 種類 区分 有無 種別 (色) 極性 ラジアル部品 電解コンデンサ ○ ○ ○ セラミックコンデンサ ○ ○ − フィルムコンデンサ ○ ○ − アキシャル部品 フ抵 ○ ○ − ダイオード ○ ○ ○ タンタルコンデンサ ○ ○ ○ ジャンパ線 ○ − − 機構部品 コネクタ ○ ○ ○ ヒューズ ○ − − 表面実装部品 1608以上 ○ ○ ○ WVX-8100H最大部品高と測定時間 基板条件 小型基板 中型基板 大型基板 基板外形 250mm×150mm 275mm×200mm 330mm×250mm 検査部品数 200個 300個 400個 最大部品高 45mm 45mm 45mm 基板検査時間 約12秒 約14秒 約16秒 WTX-8100H 部品高さ 最大45mm 対象部品 アキシャル・ラジアル部品 ジャンパ線・表面実装部品 コネクタ 最大基板サイズ 固定アダプタ　290mm×420mm ユニバーサル　275mm×385mm 検査項目 有無、部品色・極性、位置ズレ 最小部品 1608 基板アダプタ オプション 入力電源 AC100V〜AC220V　50/60Hz 消費電力 300VA 使用室温 5〜35℃ 総重量 約30kgf    All Rights Reserved Copyright (C)2013. Willtech Co., Ltd..
