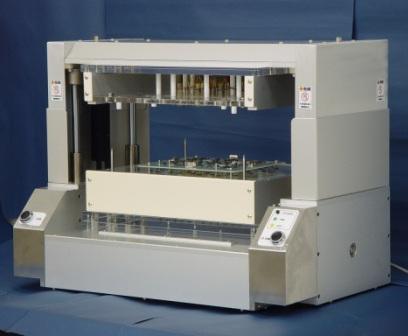

今日の高密度プリント板は、薄型基板、QFP、BGA、CSPパッケージがキーワードです。インサーキットテスト工程は、高精度プロービングは勿論、実装部品へのストレスを最小限に抑えなければなりません。WTX-3000シリーズで使用される電動型プレスユニットは、プローブ接触時に速度を落としながら、徐々に圧力を増すサイクロイド可変特性を実現しており、プレスによる加圧ストレスを最小限にしています。また2軸均等駆動と4点支持方式により、最大加圧時のプレス平行度±0.3mm以下のプレス精度を誇っています。プローブ接触から最終段階にいたるまで、連続した平行度の維持することが可能となり、精度の高いプローブコンタクトが可能となりました。

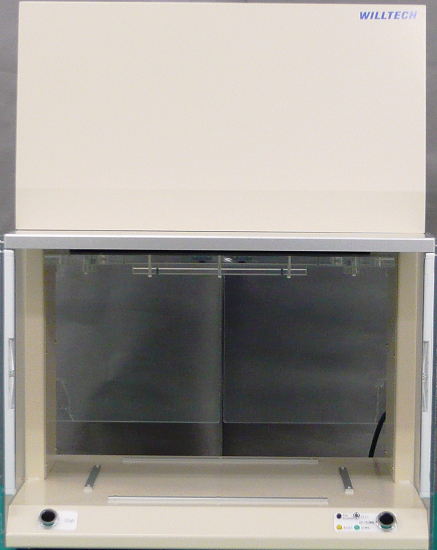

WPRS-315
 |
WPRS-321
 |
WPRS-113
 |
|
区分 |
項目 |
WPRS
-315
L型 |
WPRS
-313VWH
大型高背 |
WPRS
-314
M型 |
WPRS
-321
小型 |
WPRS
-113
L型 |
WPRS
-113WH
高背型 |
プレス機構 |
駆動方式 |
電動ソフト制御 |
電動ソフト制御 |
エア駆動 |
駆動軸 |
2軸駆動 |
2軸駆動 |
1軸駆動 |
駆動支持 |
4点支持 |
2点支持 |
2点支持 |
最大加圧 |
400kg |
200kg |
65kg |
400kg |
ストローク |
130mm |
180mm |
120mm |
100mm |
150mm |
200mm |
開口部 |
80mm |
110mm |
70mm |
60mm |
80mm |
110mm |
設置基板寸法 |
最大幅 |
420mm |
480mm |
330mm |
120mm |
450mm |
508mm |
最大奥行 |
330mm |
340mm |
250mm |
120mm |
310mm |
330mm |
最大部品高 |
70mm |
90mm |
60mm |
50mm |
60mm |
110mm |
プレス寸法 |
電源電圧 |
AC100V(±10%)300VA |
AC100V(±10%)50VA |
エアー |
NC |
NC |
5kgf/cm2 |
動作環境 |
温度 10℃〜30℃ 湿度 30%〜80% |
安全対策 |
エリアセンサ |
オプション |
安全カバー |
オプション |
|
|
|
 |
|
|
