PGP型フィクスチャとは

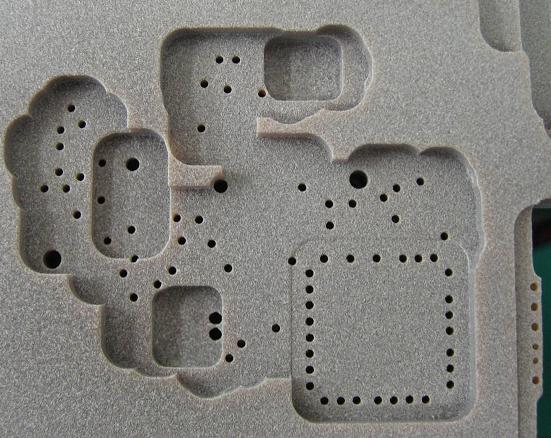

ウィルテックではこれからの高密度実装基板の製造不良検査に対応したICTフィクスチャのプローブガイドプレート（PGP）方式を開発しました。PGPは両面から基板を平行に固定後、プローブ自体を高精密にガイドして目的ポイントへ誘導し接触を完了します。
特徴

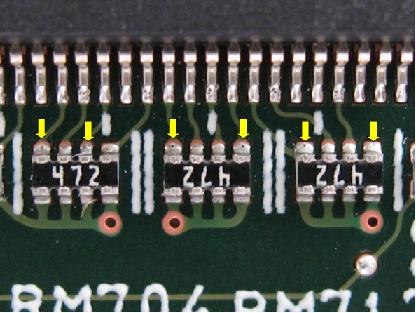

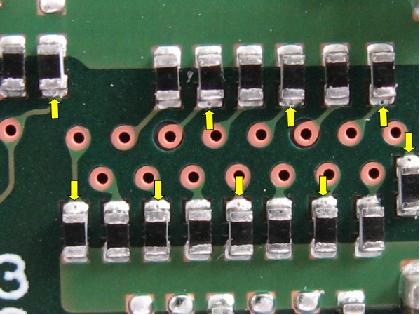

・1005半田フィレット高信頼プロービング
・プロービング範囲拡大による検出率向上
・高い接触安定性によるICT検査通過率改善
・高密度薄型基板への歪ストレスの低減
・基板着脱操作でのプローブ衝突損傷保護
・横荷重がかからずプローブの長寿命化 |
| 項目 |
内容詳細 |
規格 |
| 構造 |
方式 |
基板密着型プローブガイドプレート方式 |
| 材質 |
FRP樹脂 |
| 性能 |

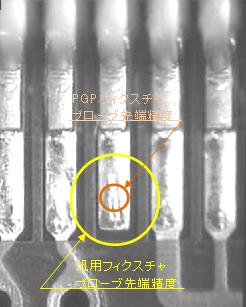

プローブ先端揺れ |
±0.8mm(max) |
| プローブピッチ(標準) |
1.27mm(min) |
| プローブピッチ(特注) |
1.0mm(min) |
| 基板径(フルプレス時) |
-250×10-6(max) strain |
プローブ
ポイント |
CHIP部品半田フィレット |
1005フィレット 0.15×0.5mm(min) |
| SMD部品半田フィレット |
0.3×0.3mm(min) |
| VIA |
Φ0.25mm(min) |
| TEST PAD |
Φ0.3mm(min) |
| GFP-IC |
リードピッチ0.4mm(min)
PAD幅0.2mm(min) |
|
